Nema toplotne zone za rezanje metala

Mašine za rezanje vodenim mlazom su vrlo popularne za 2D rezanje ravnih ploča. Čak se primjenjuju i za debele limove kod čeličnih servisnih centara, proizvođača opreme i proizvođača općenito. Rezanje vodenim mlazom je poznato po svojim ravnim rezovima i odsustvu zona pogođenih toplotom. Pogledajmo proces rezanja vodenim mlazom da bismo razumjeli kako on funkcioniše.

Vodeni mlaz nije termički

Proces rezanja vodenim mlazom nije proces termičkog rezanja poput procesa rezanja laserom, kisikom ili plazmom. To je postupak mehaničkog piljenja. Može se uporediti sa tračnom pilom. Ovo je tanka metalna traka sa oštrim zubima koji se provlače kroz materijal koji režete. Proces rezanja vodenim mlazom je sličan. Koristi tanak mlaz vode i oštre komadiće abraziva koji prodiru kroz vaš materijal.

Zdrobljeni granat se obično koristi za izradu komada kamena ili abraziva. Iako postoje i drugi materijali koji se mogu koristiti u nekim slučajevima, granat se najčešće koristi za rezanje metalnih ploča. Granat, tvrdi kamen, često se koristi na brusnom papiru. Svako zrno abraziva prolazi kroz materijal, uzrokujući njegovo malo trošenje.

Radi jer je brz

Nije dovoljno samo sipati pješčanu vodu na metalnu ploču. Djeluje onoliko koliko brzo abraziv udari u ploču. Impuls objekta jednak je njegovoj masi pomnoženoj sa njegovom brzinom. Zrno abraziva je vrlo male mase tako da ne može imati efekta na čeličnu ploču. Voda je pod pritiskom do “ultra visokog” kako bi se abraziv ubrzao za rezanje tvrdih materijala. Možete vidjeti da ako smanjite otvor mlaznice, dobit ćete manji volumen vode koja se ispušta brže. Ovo je ono što se dešava sa reznom glavom.

Pritisci rezanja vodenim mlazom kreću se od 50.000 do 60.000 PSI. Moderni sistemi za mlaz vode mogu biti pod pritiskom do 90.000 PSI. Ovaj pritisak omogućava ispuštanje vode kroz mali otvor koji se obično pretvara u dijamantski ili drugi sličan oblik. Njegov prečnik je obično između 5 i 15 milimetara. Ovaj mlaz vode brži je od zvuka.

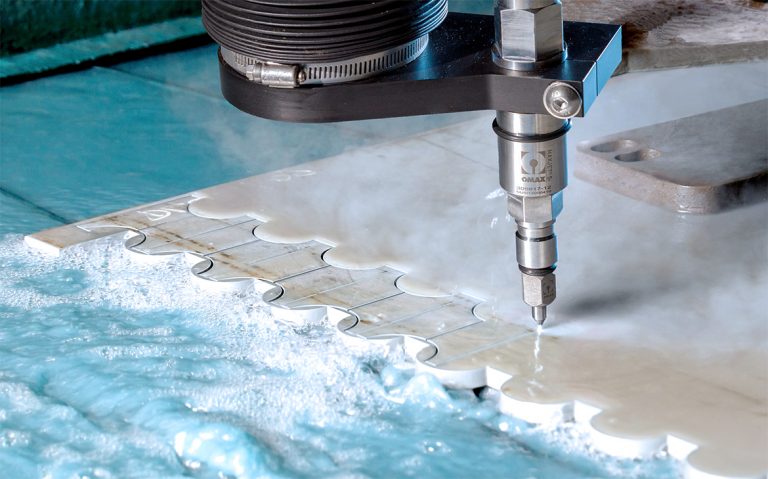

Rezna glava za rezanje vodenim mlazom

Rezna glava za rezanje vodenim mlazom odgovorna je za formiranje vodenog toka kroz otvor I miješanje abraziva u mlazu. Struja prolazi kroz komoru u obliku lijevka, gdje abrazivne čestice apsorbira vodena struja. Nakon što je mlaz vode kontaminiran abrazivnim česticama, prolazi kroz cijev ili mlaznicu. Ovo zarobljava sav abraziv u mlazu i usmjerava ga da se kreće u istom smjeru.

Kada je cijev za usmjeravanje prisutna, struja i abraziv će proći kroz gotovo svaki materijal. To uključuje aluminij, čelik i nehrđajući čelik, kao i granit, pločice i laminate. Kaljeno staklo je, međutim, previše krhko.

Rezultati

Svaka abrazivna čestica uklanja samo malu količinu materijala kroz eroziju. To znači da se proizvodi vrlo malo toplote. Toplota koju proizvode abrazivne čestice brzo se hladi strujanjem vode, prije nego što se okolni materijal može zagrijati. Ove brzo pokretne abrazivne čestice mogu se rezati bez zone toplotnog efekta. Zamah vodenog toka ih drži da se kreću ravnom putanjom dugo nakon što napuste cijev za usmjeravanje. Ovo rezultuje vrlo ravnom ivicom za mnoge materijale.

Članak “What is waterjet cutting?” preveden je sa Steel-technology.com.
