Karakteristike dijela: šta se može upotrijebiti, i šta ne može
Prva karakteristika koja će se ispitati su transparentni dijelovi. Primjeri toga bili bi staklena boca ili stalak za kolačiće. Skeneri sa strukturnom svjetlošću oslanjaju se na projektovanje uzorka na dio, i kamere (ili kamera) koje snimaju uzorak na dijelu radi triangulacije kontura objekta. Ako se svjetlost/uzorak propušta kroz materijal kamere neće biti u mogućnosti da uhvate uzorak na vanjskoj površini. Slični problemi se javljaju kada je površina predmeta vrlo sjajna i reflektirajuća. Svjetlost i uzorak skenera prelomit će se ili odbiti što će kao rezultati dati vrlo neprecizne podatke, posebno u unutrašnjim uglovima dijelova. U nekim će slučajevima ambijentalno svjetlo i druga rasvjeta također utjecati na prikupljanje podataka.
Skener sa strukturnom svjetlošću
CT skeneri nemaju ovu vrstu problema. Kod ove vrste skeniranja gustoća materijala je samo još jedna od osobina dijela, i ne razmatra se njen utjecaj na rezultat ili prozirnost dijela. Prozirnu plastiku i staklo zapravo je vrlo lahko skenirati CT skenerom, jer je gustoća stakla i plastike prilično niska. Polirane i obrađene površine također nemaju problema sa CT skenerima sve dok je CT skener dovoljno moćan da prodre u dio.
Veličina i prenosivost dijela
Jedno od ograničenja CT skeniranja povezano je sa količinom snage potrebne za prodiranje u dio. Za gušće materijale i veće dijelove, ovdje strukturna svjetlost može biti bolja opcija. Određeni materijali poput olova, platine i zlata primjeri su vrlo gustih materijala koji bi trebali biti manjih dimenzija da bi dobro radili na CT skeneru ili bi im trebala vrlo moćna mašina da prodre u taj materijal. U ovom slučaju strukturna svjetlost može biti bolja opcija jer gustoća materijala nije bitan element za prikupljanje podataka. Industrijski CT skeneri obično su izvedeni kao olovna kućišta ili betonske prostorije. Dakle, ako je dio prevelik da stane u sobu ili kućište, on također nije kandidat za CT skeniranje. Mnogi su dijelovi preveliki ili teški da bi se mogli prenijeti na CT skener, tako da mogućnost prenošenja mjernog uređaja do dijela također može biti prednost. Skeneri sa strukturnom svjetlošću su prenosivi i mogu se nositi čak i u pogone ili u mnoga druga okruženja u kojima ima smisla mjerni uređaj dovesti do dijela koji treba izmjeriti.

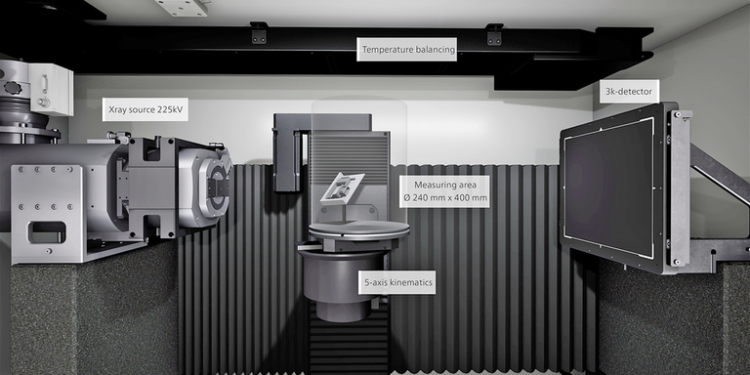

GOM CT skener
Jedna od glavnih prednosti CT skeniranja je što može zabilježiti unutrašnje karakteristike koje se ne vide golim okom. Skeniranje pomoću strukturne svjetlosti nazivamo skeniranjem “vidnog polja”. To znači kada se krećete oko dijela ili vrtite dio u ruci i ako vidite određenu površinu(e) ili detalje, strukturno svjetlo neće očitati te podatke dok se dio nalazi u tom trenutnom stanju. Opet, CT skeniranjem rendgenska zraka prodire u objekt i na taj način očitava unutrašnje površine koje se ne mogu vidjeti bez rastavljanja ili rezanja dijela. U mnogim slučajevima kada se dijelovi rastavljaju, njihovi se oblici mijenjaju, te se pojavljuju i drugi štetni utjecaji koji bi mogli uzrokovati probleme s dijelom koji se ne bi mogli otkriti osim pojedinačnim skeniranjem. Pored toga što ćete dobiti unutrašnje površine, možete pogledati i unutrašnje strukture dijela. U vlaknima ojačanim materijalima, može se očitati orijentacija i distribucija vlakana i na taj način sprovesti različite analize strukture koje će opisati ponašanje tog materijala pod silom ili pritiskom. Kod kalupa za lijevanje i ubrizgavanje moguće je pronaći šupljine i nepravilnosti i na osnovu toga potvrditi da li će se dio slomiti pod opterećenjem ili da li će nedostaci utjecati na bilo kakvu dodatnu obradu na dijelu. Mnoge od ovih vrsta unutrašnjih inspekcija će omogućiti da “loši” dijelovi, samo ne oni dimenzionalno, idu dalje do kupca/potrošača ili na sljedeći postupak proizvodnje.
U CT skener se može staviti više dijelova i skenirati kao jedna zapremina kako bi se povećala propusnost. Jedno CT skeniranje može imati određeni broj dijelova raspoređenih po zapremini koji omogućavaju rendgenskoj zraci da prodre kroz cijeli dio i zadrži dopuštenu rezoluciju podataka. U većini slučajeva rezolucija CT skeniranja razlikuje se ovisno o veličini CT skeniranja i snazi potrebnoj za prodiranje kroz materijale dijelova u skeniranju. Uz strukturno svjetlo, rezolucija je fiksna za svako vidno polje (jačina skeniranja). Neki strukturni svjetlosni sistemi imaju više FOV-a i rezolucija se mijenja za svaku od jačina skeniranja. Manji FOV može se koristiti da bi zadržao čvršću rezoluciju, ali za snimanje većih dijelova potrebno je mnogo više skeniranja. U nekim slučajevima, npr. veći dijelovi koji se ne uklapaju u CT zapreminu ili vrlo gusti materijali zbog kojih je rezolucija CT skeniranja veća od potrebne; čine da strukturno svjetlosno skeniranje bude optimalnije za primjenu.
Analiza oštećenja pomoću CT skeniranja
Troškovi
U većini slučajeva strukturno svjetlosni skener manje košta od CT skenera. Troškovi servisiranja/održavanja CT skenera također su veći. Na osnovu toga može se reći da je normalno da služba održavanja koja se nudi uz CT skenere također bude obično skuplja zbog većih troškova opreme i troškova održavanja. Ako je cijena problem, a prednosti CT skeniranja nisu nužno potrebne, strukturno svjetlo može biti ispravno rješenje.
Zbog nekih izvjesnih sličnosti CT-a i strukturno svjetlosnih skenera, oba se mogu koristiti u proizvodnoj liniji za in-line kontrolu. Također, oba se mogu upariti s drugim uređajima/softverom i na taj način postaju vrlo automatizovani bez ikakve ili vrlo male ljudske interakcije. To pomaže u održavanju dosljednosti protoka i mjerenja tokom postupka.
Na kraju, svaka vrsta skenera ima mnoge prednosti, ali i mnogi dijelovi se mogu skenirati sa obje vrste skenera. Uvid u neke sitnije detalje može dovesti do odabira ovog ili onog skenera. Ako ne, isprobajte obje opcije i pogledajte šta vam najbolje odgovara. Zbog toga npr. Exact Metrology nudi i koristi toliko različitih skenera i softvera, jer ne postoji niti jedan sistem koji će učiniti sve. Ovisno o dijelovima/karakteristikama okoline, zahtjevima za kontrolu i mnogim drugim faktorima, određeni će skeneri raditi bolje ili uopšte neće biti pogodni.
Originalan članak možete pročitati na linku.
