Sve više ljudi preferira 3D modele nad 2D crtežima. Zbog toga se možda pitate je li vrijeme za prelazak sa 2D na 3D. Iako vam 3D može izgledati uzbudljivo, prije nego što počnete zapitajte se: je li 3D pravi izbor?
Šta je vaš krajnji proizvod?
Prije nego što počnete crtati, razmislite o svom krajnjem cilju. Zapamtite: svrha dobrog CAD crteža je prenošenje informacija. Iako bi 3D CAD mogao biti više “zabavan”, možda ipak nije najjasniji način predstavljanja ideje.
Trebate li uraditi 2D crteže kako bi električar mogao spojiti žice? Ako je to slučaj, vjerovatno vam 3D model neće trebati. Međutim, ako dizajnirate kuhinju, vaš klijent neće razmišljati u 3D–u, pa ideja može biti uvjerljivija ako je tako prikazana, sa potpunim renderom.
Arhitektura i konstrukcija
Mnogi arhitekti i dalje izrađuju makete, međutim CAD ili BIM modeli imaju svoje prednosti: moguće ih je puno lakše prilagođavati i mijenjati, čak i u kasnoj fazi dizajna. Osim toga, CAD nudi i više mogućnosti, kao što su simulacije svjetla, renderiranje u stvarnom vremenu, te parametarski dizajn.
Postoje i tvrdnje da je 3D model „gotovo beskoristan“ prilikom prenošenja građevinskih ili proizvodnih uputstava građevinskom proizvođaču ili proizvođaču alata, te da bi 2D planovi možda bolje poslužili. Međutim, ne budite tako sigurni! Kako tehnologija napreduje, vjerovatno ćemo vidjeti porast broja građevinskih radnika sa CAD alatima koji su im dostupni na licu mjesta. Budućnost možda može biti 3D.
Gubitak veze između 2D i 3D
Čak i ako izradite 3D model, u mnogim će slučajevima, u nekom trenutku razvojnog procesa ipak trebati generirati 2D crteže. Problem se javlja ako 2D crteži izgube vezu sa 3D modelom. To može dovesti do neusklađenosti i gotovo sigurno će izazvati greške!
Korištenje različitih platformi
Ponekad dolazi do zabune kada se kreira dizajn u 2D-u i zatim se pretvara u 3D u drugom formatu. Opet, to ostavlja puno prostora za greške. Međutim, svi vaši crteži mogu biti sačuvani u jednoj vrsti datoteke: .dwg. To znači da nećete morati odbaciti svoj posao i raditi ponovno, te da će sve datoteke koje kreirate biti čitljive svima koji koriste .dwg ekstenziju.
Razmišljanje u 3D–u
Jedan od problema sa 2D crtežima jeste taj što krajnji korisnik mora biti u stanju zamisliti 3D model u svojoj glavi. Kao što svi znamo, to nije nimalo jednostavno i može dovesti do grešaka. Pomoću 3D modeliranja često je lakše uočiti neusklađenost, presjeke ili odstupanja.
Nasuprot tome, 2D crteži često olakšavaju “uklanjanje” layer-a (slojeva) .

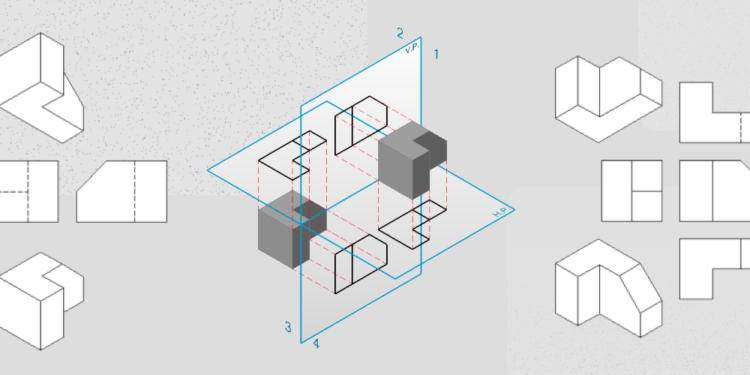

Izometrija
Je li bolje uraditi izometrijski crtež iz 2D planova ili uraditi 3D model, pa zatim 2D, izometrijske crteže? Nažalost, ne postoji univerzalno rješenje.
Ako je potreban samo crtež iz jednog ugla, vjerovatno će najbrže rješenje biti izrada crteža direktno izometrijski. Međutim, ako treba uraditi veliki broj crteža iz različitih uglova učestale promjene crteža su neizostavne, ili ako 3D model može naknadno ponuditi dodatnu vrijednost projektu, u tom slučaju vjerovatno je bolje uraditi cjeloviti 3D model, a onda izometrijske 2D crteže.
U stvarnosti, rješenje će biti kompromis između to dvoje. Možete, na primjer, odlučiti da napravite 3D model glavnih dijelova, a fleksibilne predmete, poput kablova i opruga, da crtate u 2D–u.
Razmišljajte dugoročno
Ako će neko u budućnosti pristupati vašim dizajnerskim planovima, 3D model je u ovom slučaju dugoročniji.
Sa porastom trenda kupovine putem interneta, potražnja za 3D modelima će rasti. Interaktivni 3D model je privlačniji, tako da i vaš proizvod može postati privlačniji kupcima.
Osim toga, ako imate 3D model svog proizvoda, on također ima svoju vrijednost. Na primjer, model automobila može se koristiti u kompjuterskoj igri ili se prozor može prenijeti u internetsku biblioteku za potrebe drugih dizajnera u svojim 3D modelima. Ovo čini vaš rad dostupnim široj publici. Neke online biblioteke čak omogućavaju prodaju vaših CAD modela!
Da li je važna brzina?
Za brze izmjene i male projekte, 2D je često brži od 3D–a. Ako vam je vrijeme od suštinske važnosti, te ako vam neće trebati razrađeni 3D modeli, pridržavajte se 2D crteža.
Koliko model treba biti složen?
Ne zaboravite da ne morate uvijek modelirati svaku maticu i vijak. Ponekad je dovoljan i pojednostavljeni 3D model, zato nikad ne modelirajte više nego što vam treba!
2D ili 3D CAD?
Trebate li se usmjeriti na modeliranje isključivo u 3D–u ili ćete ipak nastaviti sa dobrim, starim 2D–om? Odgovor ovisi o problemu koji rješavate. Razmišljajte dugoročno i procijenite sve mogućnosti za pronalazak pravog rješenja za svaki posao.
Originalan članak možete pročitati na linku.
